Dải lò xo inox 201

Hầu hết các bộ phận lò xo 201 đều bị mất về mặt thương mại trước khi luyện kim được thảo luận: cuộn dây được mua theo tên cấp thay vì luyện kim, và báo chí đã phát hiện ra.Dải lò xo inox 201từ Qihong được cán nguội và cán nóng ở Ninh Ba, Trung Quốc, sau đó được cung cấp dày từ 0,05 mm đến 3,0 mm, xẻ từ 5 mm đến 1250 mm, trong 1/4H đến H, với độ cứng, độ dày và độ cong được ghi trên giấy chứng nhận thay vì giả định từ tem trên hộp.

Chi phí không cần phỏng đoán

201 tồn tại để loại bỏ niken ra khỏi giá. Nó chứa 3,5–5,5% niken so với 8,0–10,5% ở 304, và mangan cộng với nitơ thay vào đó mang cấu trúc austenit. Trên một bộ phận được đóng dấu được sản xuất với số lượng hàng triệu USD, khoảng cách đó là toàn bộ trường hợp kinh doanh - nhưng đó là trường hợp chỉ đóng lại khi bộ phận đó vẫn khô và dụng cụ vẫn ổn định.

1. Các kẹp, giá đỡ và vật giữ khối lượng lớn cuối cùng được sơn, mạ hoặc chôn bên trong một tổ hợp mà không ai nhìn thấy bề mặt.
2. Phần cứng khô trong nhà: bộ phận dây kéo, bản lề, bảng tên, lò xo chốt và cơ cấu cửa cuốn.
3. Kẹp băng và ống đáp ứng được sự bắn nước và ngưng tụ thay vì nước đọng hoặc muối.
4. Các dự án giảm chi phí trong đó phần 304 hiện có đã có lịch sử trường, do đó, việc thay thế có thể được đánh giá dựa trên hành vi đã biết thay vì biểu dữ liệu.

Một sự thay thế chỉ có giá trị tương ứng với giá trị của thử nghiệm đằng sau nó. Chạy cuộn thử trên công cụ sản xuất ở tốc độ sản xuất, bởi vì máy ép trong phòng thí nghiệm sẽ vui vẻ tạo ra nhiệt độ mà bộ khuôn thật sẽ bị nứt ở lưỡi. Đó là nơiDải lò xo inox 201hoặc tự trả tiền hoặc âm thầm có giá cao hơn loại mà nó thay thế.

Tính khí, không đẳng cấp

Hai cuộn dây được mô tả chính xác là 201 có thể có độ cứng khác nhau, độ đàn hồi khác nhau và khả năng định dạng khác nhau. Lớp sửa chữa hóa học; tính khí nóng nảy sẽ khắc phục được sức mạnh, và chỉ tính khí nóng nảy mới quyết định liệu bộ phận đó có trở lại hình dạng sau một triệu chu kỳ hay không.

1. 1/4H- giảm ánh sáng, vẫn có thể định hình được. Được sử dụng khi bộ phận được đục lỗ rồi uốn cong hoặc khi mặt bích phải được đóng lại sau khi lắp ráp.
2. 1/2H- điều kiện lò xo chung cho các kẹp, tiếp điểm và các bộ phận giữ có độ lệch vừa phải và bán kính uốn cong bình thường.
3. 3/4H- tải cao hơn khi hành trình nhỏ hơn. Bán kính uốn cong bị siết chặt, độ mài mòn của dụng cụ tăng lên và chất lượng cạnh bắt đầu quan trọng hơn độ bóng bề mặt.
4. H- cứng hoàn toàn cho các lò xo phẳng, vòng đệm và các bộ phận có hành trình ngắn. Khả năng định hình gần bằng 0 nếu không uốn cong nông, vì vậy hình dạng bộ phận phải được hoàn thiện trước khi vật liệu cứng lại hoặc được thiết kế phẳng ngay từ đầu.
5. Ủ- điểm khởi đầu chính xác cho bất kỳ thứ gì được kéo sâu hoặc tạo hình nặng, sau đó được làm cứng bằng quy trình riêng của khách hàng chứ không phải bằng máy nghiền.

Viết nhiệt độ dưới dạng mục tiêu có thể đo được - độ cứng tính bằng HV với tải thử nghiệm đã nêu hoặc dải kéo - và yêu cầu kết quả đo được trên mỗi cuộn dây. Dòng đó trên đơn đặt hàng sẽ chuyển thànhDải lò xo inox 201từ cấp độ mà bạn hy vọng phù hợp với chất liệu mà bạn có thể kiểm tra.

Thông số kỹ thuật

Các phạm vi bên dưới là khoảng thời gian sản xuất bình thường cho loại này. Bất cứ điều gì bên ngoài chúng đều được trích dẫn riêng lẻ thay vì được hứa hẹn từ một bảng.

Độ dày, độ cong và tình trạng cạnh là ba con số quyết định liệu một cuộn dây hẹp có được cấp liệu sạch qua máy ép tốc độ cao hay không và cả ba con số này đều được ghi lại choDải lò xo inox 201trước khi cuộn dây được đóng gói thay vì lấy mẫu sau khi có khiếu nại.

Nơi 201 dừng lại

Những hỏng hóc đến bàn bảo hành hầu như không bao giờ là hỏng lò xo. Chúng là những thất bại về môi trường và có thể dự đoán đủ để thiết kế ở giai đoạn tìm hiểu.

1. Thiết bị tiếp xúc thực phẩm và phục vụ ăn uống- 201 trên thực tế không phải là vật liệu dùng cho thực phẩm; mức mangan loại trừ hầu hết các thông số kỹ thuật khi tiếp xúc với thực phẩm. Sử dụng 304 ở đó.
2. clorua ướt, không khí ven biển, phụ kiện hàng hải- hiện tượng rỗ bắt đầu sớm và phần đàn hồi thường bị rỗ ở mép trước. Chuyển sang 316L trước khi thảo luận về sức mạnh.
3. Các bộ phận hàn bị ướt- mối hàn và vùng chịu ảnh hưởng nhiệt mất đi khả năng chống ăn mòn và mối nối trở thành điểm hư hỏng chứ không phải là lò xo.
4. Vẽ sâu trong một tính khí nóng nảy- một bộ phận được tạo hình nặng trong 3/4H hoặc H sẽ bị nứt ở bán kính kéo. Bắt đầu ủ và làm cứng sau đó, hoặc thay đổi cấp độ.
5. Tải trọng kéo dài trong môi trường ẩm ướt- ứng suất dư cộng với độ ẩm cộng với clorua là sự kết hợp gây ra vết nứt chậm ở dải austenit nạc-niken.
6. Số chu kỳ rất cao ở mức căng thẳng cao- hàng triệu chu kỳ gần giới hạn vật chất là 301 lãnh thổ, không phải 201.

Không ai trong số này là khiếm khuyết. Chúng là ranh giới của cấp độ và nhà cung cấp không nêu rõ ranh giới sẽ bán cho bạn yêu cầu bồi thường trong tương lai. Biết chính xác ở đâuDải lò xo inox 201điểm dừng là yếu tố giúp đội ngũ kỹ thuật của bạn có thể tiết kiệm chi phí.

Hướng uốn cong

Việc một dải được uốn cong như thế nào cũng quan trọng như chất liệu của nó. Cán lá hạt chạy dọc theo cuộn dây, và một đường uốn song song với hạt đó đặt sợi bên ngoài của đường uốn thẳng dọc theo mặt phẳng yếu nhất trong vật liệu.

1. Uốn cong qua hạt- giữ đường uốn vuông góc với hướng cán ở bất cứ nơi nào thiết kế bộ phận cho phép. Đây là đòn bẩy lớn nhất trong việc bẻ khóa và nó không tốn kém gì.
2. Bắt đầu từ bán kính khoảng một độ dày ở 1/2H, và hai đến ba độ dày tại H, sau đó xác nhận trên công cụ của riêng bạn. Đây là những điểm bắt đầu trong sản xuất, không đảm bảo, vì chất lượng cạnh và chiều cao lưỡi dao vượt quá giới hạn.
3. Đặt gờ vào bên trong chỗ uốn cong.Một gờ ở bên ngoài là một dãy các thanh tăng ứng suất chính xác ở nơi vật liệu đang bị kéo căng.
4. Deburr hoặc làm tròn cạnh khetrước khi hình thành các phần hẹp. Một cạnh khe vuông có gờ nhìn thấy được sẽ bị nứt trước khi kim loại gốc bị nứt.
5. Uốn cong cho mùa xuân trở lạivà bù đắp trong công cụ. 201 lò xo lùi xa hơn 304 ở cùng nhiệt độ, do đó, khuôn đã được chứng minh trên 304 sẽ tạo ra chi tiết chưa được định hình trên 201.
6. Giữ cho bán kính chày và khuôn rộng rãiso với thước đo. Một góc nhọn bên trong tập trung sự căng thẳng, và không có sự nóng nảy nào tồn tại được lâu.

Gửi bản vẽ có bán kính uốn cong và hướng thớ được đánh dấu, đồng thời nhiệt độ có thể được chọn theo lộ trình tạo hình thay vì đoán từ lớp. Đó là cáchDải lò xo inox 201được chỉ định cho báo chí, nó sẽ thực sự chạy.

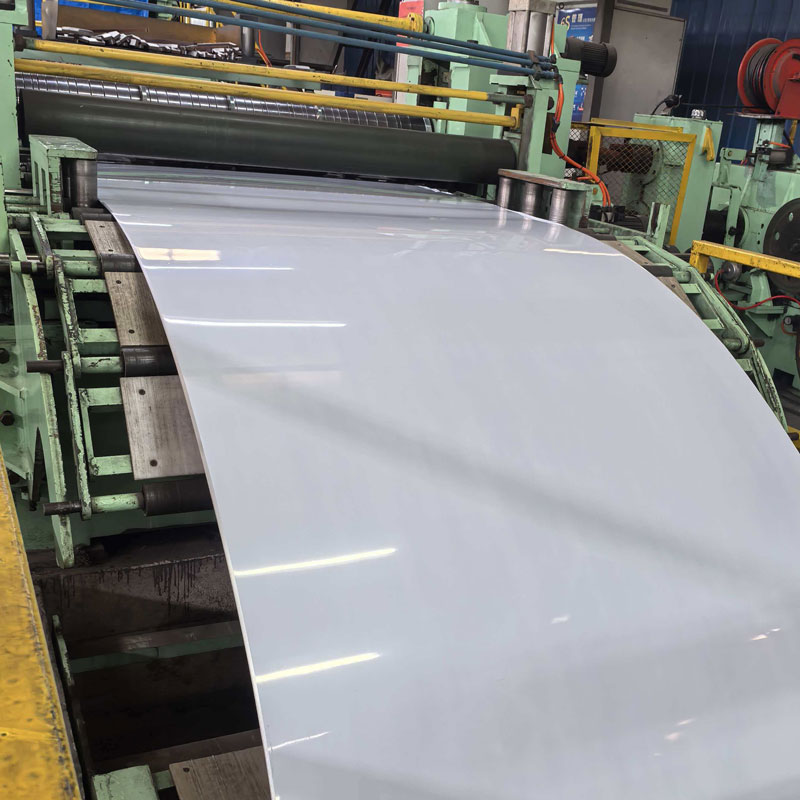

Cuộn thành một phần

Vật liệu đến với chiều rộng sai hoặc sai cạnh sẽ có giá phế liệu cao hơn mức tiết kiệm được về giá, do đó, công việc rạch và cắt cạnh được thực hiện tại nhà thay vì được giao cho bên thứ ba giữa nhà máy và cửa của bạn.

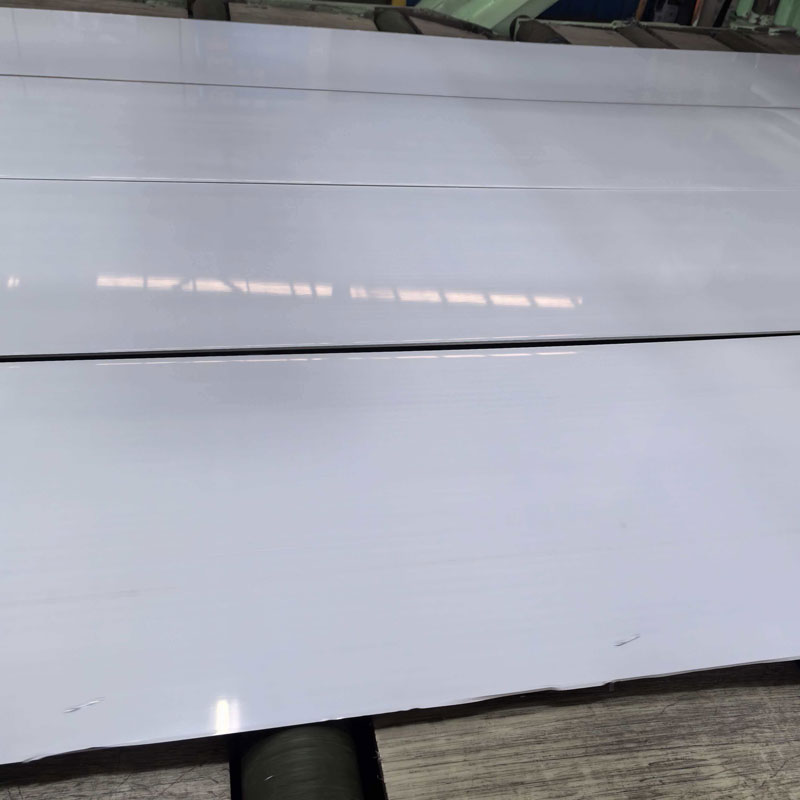

1. Rạch chính xác từ 5 mm trở lên, với chiều rộng và độ cong được kiểm tra trên đường thẳng chứ không phải trên mẫu.
2. Bề mặt hoàn thiện của cạnh được chọn để phù hợp với hệ thống cấp liệu: khe vuông, được mài nhẵn hoặc được làm tròn cho dụng cụ nhạy cảm với tiếp xúc với cạnh.
3. Cuộn dây dao động trong thời gian dài liên tục, do đó, máy ép có thể chạy trong nhiều ngày mà không cần thay cuộn dây.
4. Cung cấp sản phẩm cắt theo chiều dài cho các cửa hàng không có bộ tháo cuộn, được cắt theo kích thước trống đã thỏa thuận trong đơn đặt hàng.
5. Bao bì xen kẽ và chống ẩm cho vận chuyển đường biển, với trọng lượng cuộn dây được đặt ở mức mà bộ trang trí của bạn thực sự có thể mang theo.
6. Cuộn thử từ 5 – 20 kg chạy theo lịch trình cán và xẻ như đơn hàng sản xuất nên việc thử dự đoán số lượng lớn hơn là tâng bốc.

Cán, ủ, rạch và kiểm tra diễn ra tại một nhà máy ở Khu công nghệ cao Ninh Ba, đó là lý do tại sao chiều rộng, nhiệt độ và cạnh củaDải lò xo inox 201trên sàn của bạn khớp với xác nhận đơn hàng — và lý do thay đổi được trích dẫn lại thay vì được thay thế một cách lặng lẽ.

Câu hỏi thường gặp
